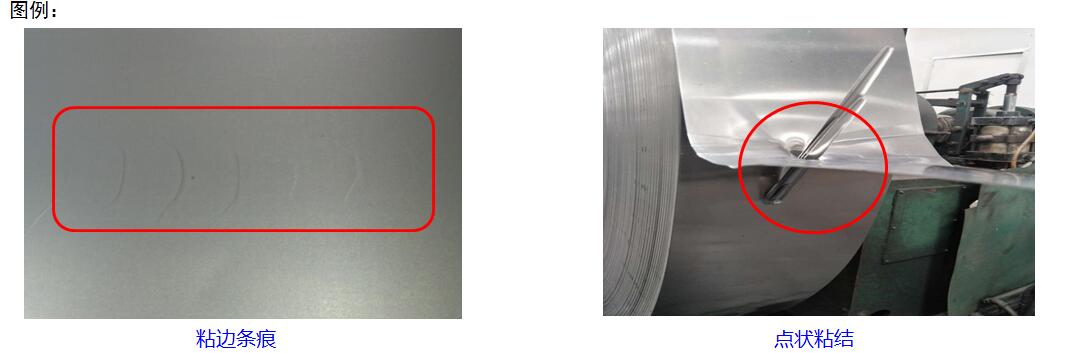

粘结发生形态：

1、进行退火过程中，钢板与钢板之间紧密紧贴（松卷张力偏大），后工序将紧贴的部分分离后形成月牙状的伤痕，间断或连续发生于钢板表面的同一位置；2、一般粘结分三种：月牙状、折皱状、以及牡丹花状，一般存在于堆垛式炉的生产中才会产生此缺陷。

发生原因：1、板形不良；2、松卷卷取张力过大；3、退火冷却速度过快；退火前钢卷端面或外圈受冲击。

对产品的影响：

1、外观不良，加工（冲压）时易发生破裂。

预防措施：

1、冷轧时控制好板形；2、退火增加循环风机流量和传热速度，减少温差，消除局部过热；3、降低成卷张力；4、保温结束后缓慢降温减小钢卷温差；5、将钢卷表面残留物控制在高残油，低残氧化铁粉；6、保持轧制板面粗糙度在0.8μm以上；7、退火时合理吹扫，使乳化液和轧制油挥发在保护罩内部形成高碳气氛；8、转运吊装放置钢卷时避免碰撞顶伤钢带。

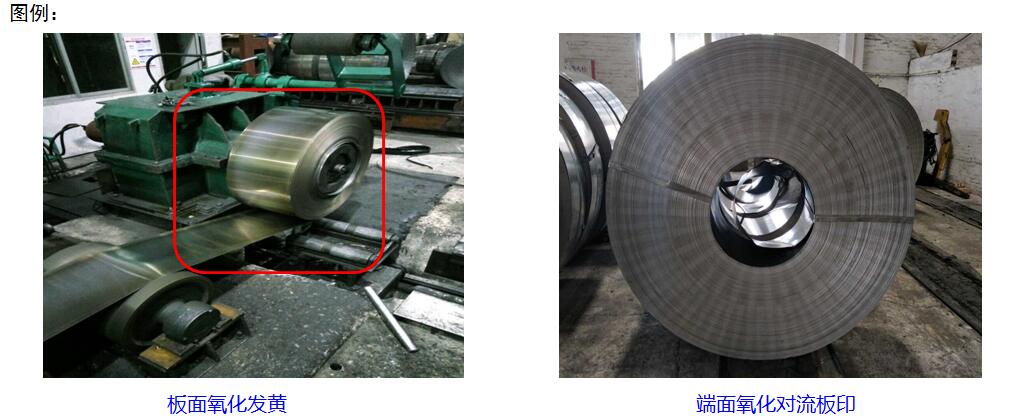

氧化色发生形态：

1、多发生在钢带边部，沿边部成带状或弧状，淡黄或淡蓝色，正反面存在；2、严重的情况将导致钢带表层将出现起皮剥落现象。

发生原因：

1、保护罩内发生气体泄漏；2、保护气体不纯；3、退火后过早的打开保护罩。

对产品的影响：

1、此缺陷将直接影响产品的外观及使用，影响涂层效果。

预防措施：

1、定期检查维修退火炉密封系统、加热和冷却系统，及时维修维护，降低发生设备水、气泄露的概率；2、退火过程中保障氢气供应的纯度、露点和流量；3、清理打扫设备内积存的杂质和积水，排气阀定期排水、排油，保障炉台及内罩的清洁度；4、定期检查热电偶的使用状态，保障热电偶的准确性，避免高温出炉；5、检查各气动阀门的性能，有故障的及时更换。
